网格曲线模块

网格曲线模块

 Icon

网格测地线
  • 测地线: 标记网格上的点 (鼠标右键点击网格拾取顶点)，计算点之间的测地线. 测地线是曲面上的直线, 两点之间的测地线具有局部最短的性质.
  • 测地线-删除：删除最近一次选择的点。
  • 测地线-近似: 网格上的近似测地线，线过顶点。
  • 测地线-精确: 网格上精确测地线，线过边。
    • geodesics_illustration
  • 测地线-曲率: 网格上近似测地线，线过顶点，并且会吸附到极小主曲率方向。需要先计算主曲率。
    • curvature_geodesics
  • 测地线-光滑: 目前只支持PointOnVertex, PointOnEdge类型Curve光滑，比如顶点选择模式下的测地线和截面线。注意是顶点选择模式，面点选择模式下，则引入了PointOnFace。目前不支持PointOnFace类型曲线的光滑。
  • 测地线-定向: 网格上沿着一个方向的测地线。需要输入两个点，第一个点是测地线起点，第二个点和第一个点的连线为测地线方向。MarchLen-定向测地线长度。

    • 网格面曲线

  • 截面线: 经过两点的平面截面线。这个平面由这两点，加上两点的法线平均来确定这个截平面。
  • 面曲线: 经过两点的面曲线。曲线光滑度由参数Smoothness设置，范围[0, 1]，值越大曲线越光滑
  • 边界: 计算网格边界线的等距曲线。
    • boundary_offset

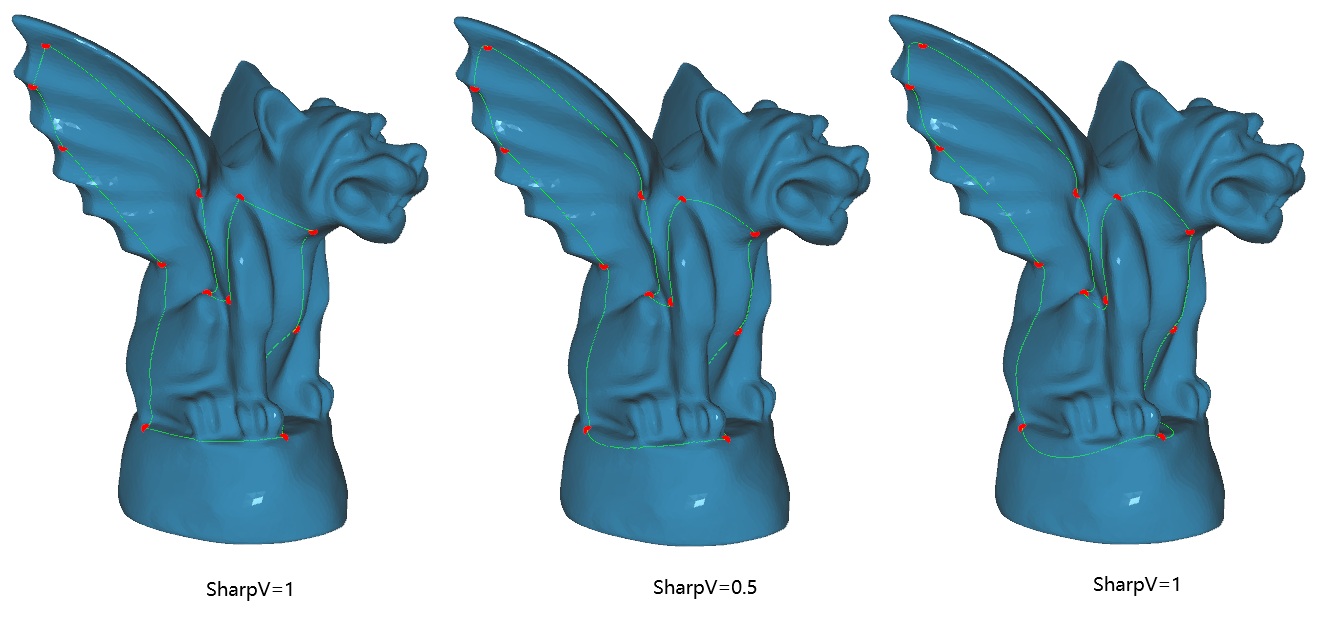

  • 样条: 经过网格点的样条曲线。SharpV-网格点的光滑度，范围[0, 1]

    • 切割
  • Imprint：把网格线压印进网格。
  • 切割：用网格线切割网格。

    • 场曲线：首先需要给三角网格计算4-Rosy Field(测量-面标价)，场曲线(Field Coherent Geodesics)的走向会尽量沿着面标价的方向。

  • 1To1: 标记网格上的两个点，计算两点之间的场曲线。
  • 1ToN：标记网格的一个顶点，计算顶点到网格奇异点的场曲线。注：网格顶点有N个分界线方向(奇异点N!=4)，每个分界线方向计算一个场曲线，场曲线连接这个点和一个最近奇异点。
  • Loop: 标记网格的一个顶点，计算过这个顶点的一个loop场曲线。
  • 定向: 网格上沿着一个方向的场曲线。需要输入两个点，第一个点是起点，第二个点和第一个点的连线为前进方向。MarchLen-定向场曲线长度。
