四边形网格模块
网格导入格式: obj, stl, off, ply(文本格式)
四边形
这里介绍了六种三角形转四边形网格的方法:

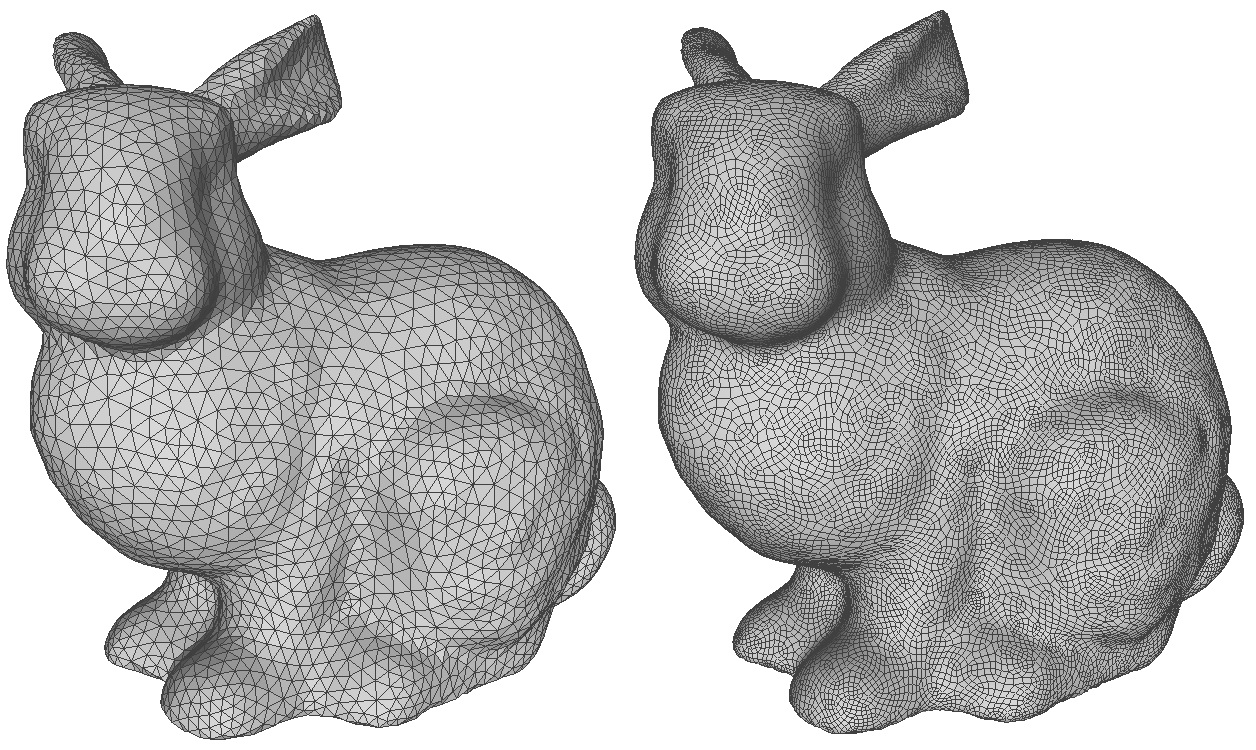

Subd：采用Catmull-Clark（CC）细分方式生成四边形网格，如图所示。优点是能生成全四边形、光滑连续的网格，缺点是生成的四边形网格中奇异点（非四边顶点）数量较多。

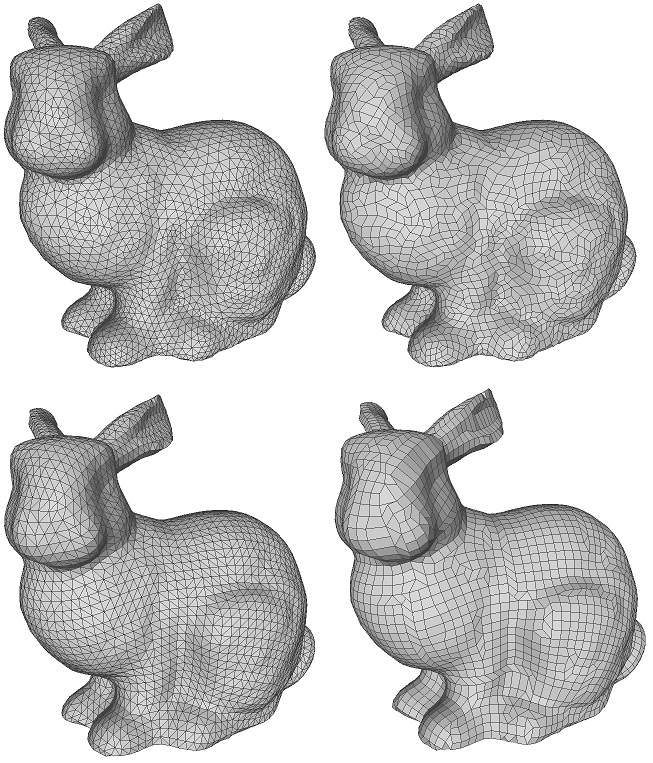

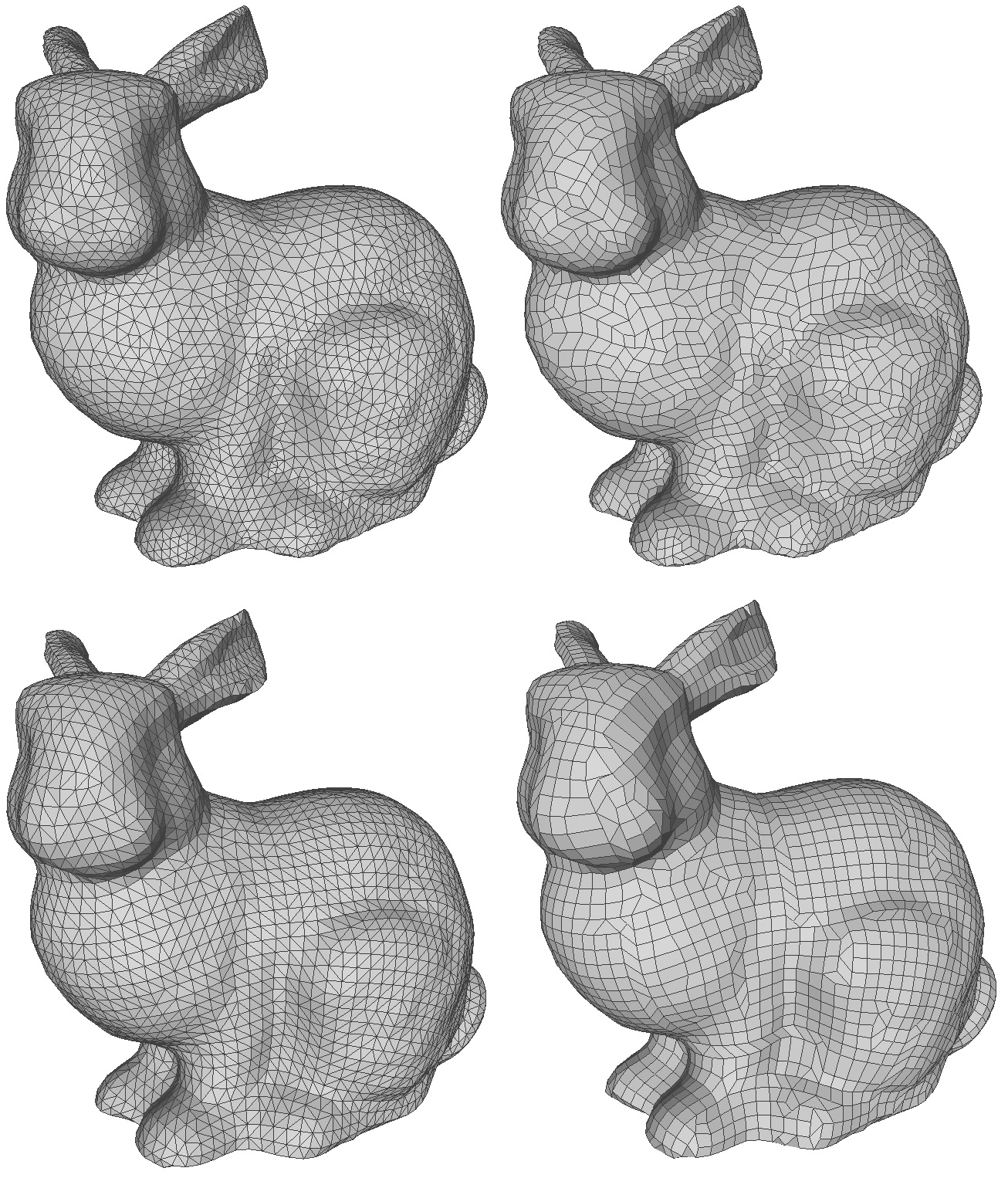

Match：一种基于三角形对匹配的四边形网格生成方法。该方法将相邻三角形两两配对并合并为四边形，从而实现三角形网格到四边形网格的转换。支持用户指定的特征边输入（例如通过“Tool-特征线计算”获得）。下图为两个三角形网格通过配对方式生成的四边形网格结果。参数ext可使生成的四边形网格奇异点更少，但会删除少量三角形网格顶点。

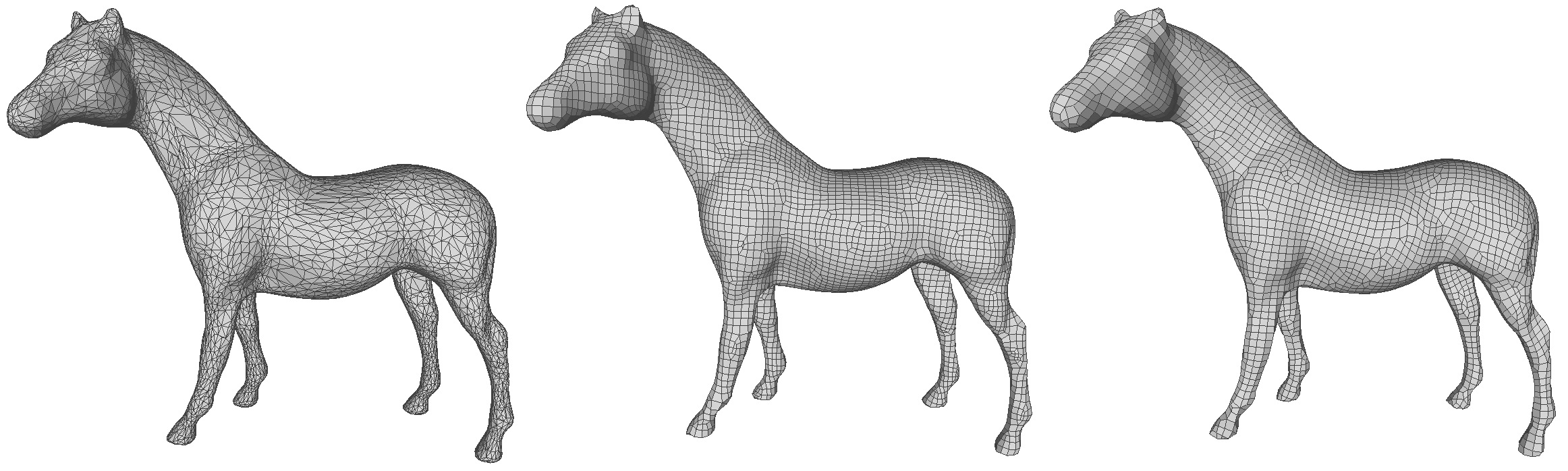

Fast：一种快速生成四边形网格的方法，如下图所示（中图）。其优点是生成速度很快；缺点是四边形走向不与几何形状对齐，且无法保持特征边。参数QuadSize用于控制生成的四边形网格的平均边长。
几何对齐：一种基于模型几何走向的快速四边形网格生成方法。该方法依据几何特征的自然走向进行引导，直接排布并生成具有规整拓扑结构的四边形网格。参数QuadSize控制生成的四边形网格的平均边长。支持用户指定的特征边输入（例如通过“Tool-特征线计算”获得）。如下图所示（右图）。

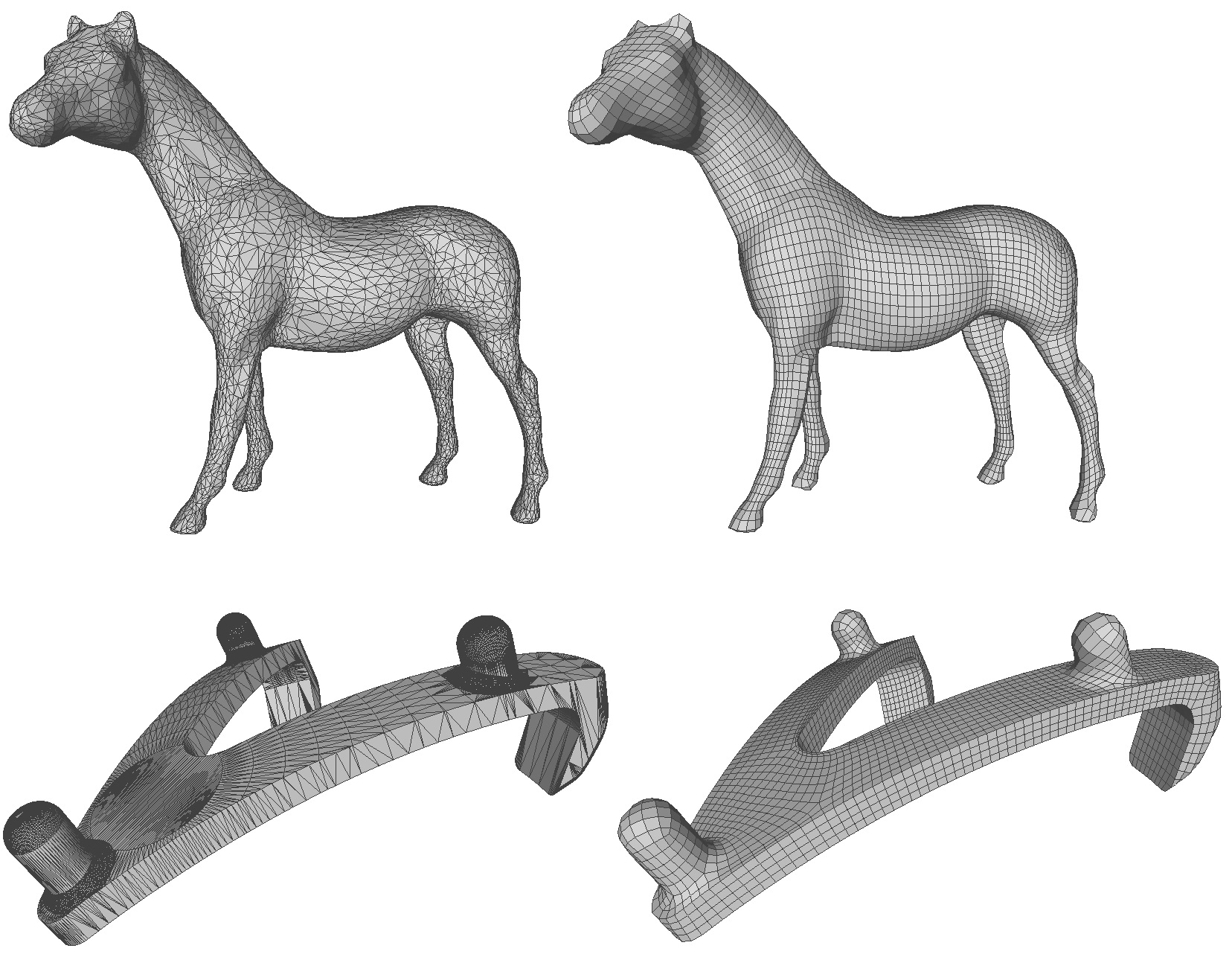

Domain：一种基于网格域划分的四边形网格生成方法。参数QuadSize用于指定初始四边形网格的平均边长。用户可自定义特征边输入（例如通过“Tool-特征线计算”获得）。若输入三角网格过于稀疏，建议先使用“Tool-加密”功能进行加密，再生成四边形网格，以获得更佳效果。如下图所示，左图为输入的三角网格，右图为转换得到的四边形网格。此方法的优点是生成的四边形网格奇异点较少，整体拓扑结构规整。

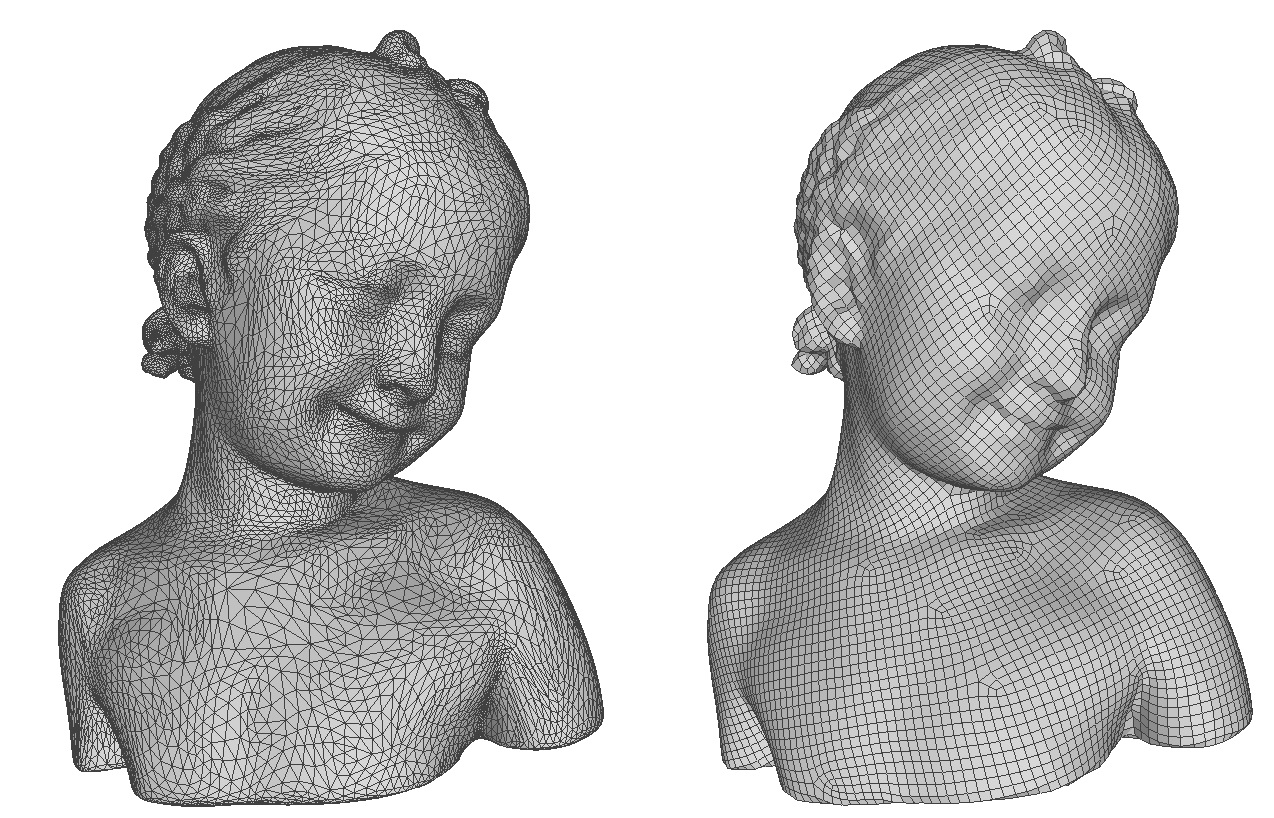

Morse-Smale：一种基于Morse-Smale复形的四边形网格生成方法。该方法利用定义在目标曲面上的标量函数（Morse函数）的拓扑结构，通过提取临界点与积分曲线构成的Morse-Smale复形作为四边形网格的拓扑骨架，并进行几何嵌入与细分，最终生成四边形网格。参数QuadSize控制初始四边形网格的平均边长；参数SubDNum指定初始网格的细分次数。通过细分，网格将被递归加密，最终单元边长近似为 QuadSize / (2^SubDNum)。优点是生成的四边形网格具有全局规整的拓扑结构，奇异点分布可控。
优化
优化四边形网格的几何或者拓扑结构
参数-SharpAngle：网格边的相邻面夹角大于sharpAngle，则认为是一个sharp边。网格优化的时候，会保持住sharp边的几何。参数范围是(0, 180)。
参数-FlatAngle：网格优化过程中，如果四边形的法线变动超过这个角度，则会取消掉对应的优化操作。这个参数的用意是需要在优化过程中，四边形的形状变动尽量的小。所以，如果FlatAngle设置的比较小的时候，有些四边形不会被优化。参数范围是(0, 180)。
参数-ItrNum：网格优化的最大迭代次数
参数-OpEpsilon：网格优化的最小几何变化值。网格优化过程中，几何变化值小于这个数据值时，则停止继续优化。-1为自动计算值。
参数-RightAngleW：用于控制网格优化过程中四边形面角度为直角的权重，取值范围为[0, 1]。该值越大，网格面角越趋近于直角；该值越小，网格顶点分布则越趋向均匀。
参数-refMesh：导入参考三角网格。四边形网格优化过程中会投影到三角网格，使其尽量保持几何信息。
几何：优化四边形网格的几何
拓扑：优化四边形网格的拓扑结构，减少奇异点个数。参数-GloalOp：是否做全局的拓扑的优化。
选择：从左至右按钮依次是：右键方框选择，右键方框取消选择，删除选择，是否忽略背面，返回右键平移，取消所有选择
Connected Region: 右键框选时，是否把网格连通部分都选上
Tool：一些网格四边形化常用的工具。
特征线：基于网格边二面角检测特征线。SharpAngle-二面角阈值。二面角大于阈值的边为特征边。
加密：对网格进行自动均匀加密。参数OpGeom用于优化网格的均匀性。对于带有特征线的网格，建议先计算特征线，再进行加密操作。

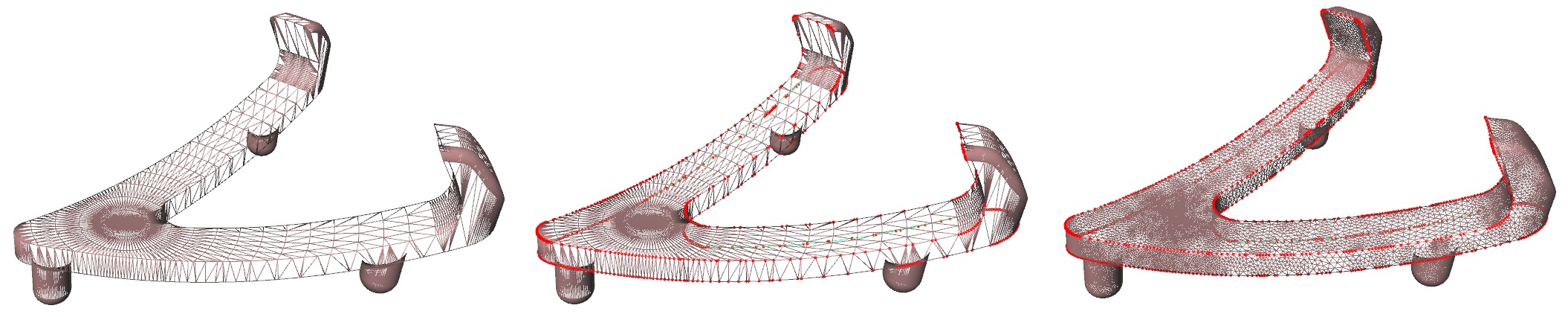

如下图所示，左图导入一个三角网格，中图是特征线检测，右图是自动加密网格。
